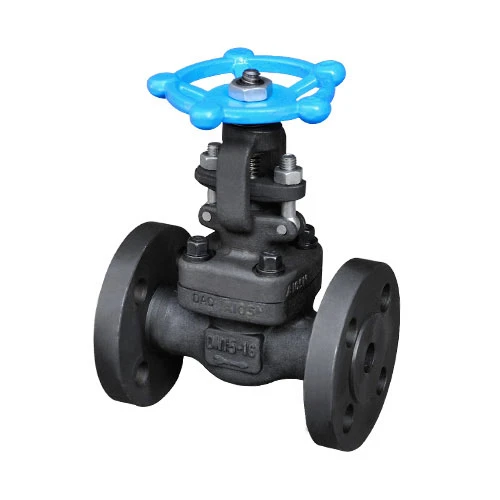

Poortkleppen
Een compact maar extreem stevig ontwerp voor service bij hoge druk en temperatuur.
Solid CoCr-legeringwig (optioneel) zorgt voor lage wrijving en lange levensduur.
Kenmerken en voordelen
●
● Een compact maar extreem stevig ontwerp voor service bij hoge druk en temperatuur.
● Solid CoCr-legeringwig (optioneel) zorgt voor lage wrijving en een lange levensduur.
● Voor kleppen van klasse 1500 en voor stoomservice worden stoelen aan het lichaam verzegeld.
● Pakkingringen worden voorgecomprimeerd tot 4000 psi om een hoge integriteitsafdichting te verkrijgen.
● Voor gelaste motorklepventielen wordt de motorkap ingeplugd en getordeerd tot een geconstrueerde momentwaarde en de verbinding van de motorkap wordt met sterkte gelast, waardoor dubbele bescherming tegen lekkage wordt geboden. (Lichaam / motorkap schroefdraad en sterkte-las).
● Volledig geleide wig vermindert slijtage op zittingsvlakken.
● Herlaadbare tweedelige stuurpenaandrijving.
● Parallelle schuifafsluiters zijn ook beschikbaar.
● Optioneel ontwerp beschikbaar met dubbele pakking, lekverbinding, livebelading en een uitbarsting van de pakking voor eenvoudig verwijderen van oude pakkingen.
● Maatbereik (en)
NPS 1/4 - 2 (DN 8 - 50)
● Druk rating
ASME-klassen 150 - 4500
● Standaardverbindingen
Schroefdraad, moflas, flens
Van een flens voorzien eind Klep 150Lb ~ 600Lb Standaard Materiële Specificaties
NEE. | Onderdeelnaam | CS tot ASTM | AS naar ASTM | SS tot ASTM | ||
Type A105 | Type F22 | Type F304 (L) | Type F316 (L) | |||
1 | Lichaam | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
2 | Zittingring | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | |
3 | Wig | A276 410 & 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
4 | Stam | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
5 | Pakking | Gegolfd SS + grafiet | SS + PTFE | |||
6 | Kap | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
7 | Motorkapschroef | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
8 | Pin | A276 420 | A276 304 | |||
9 | Klier | A276 410 | A182 F304 (L) | A182 F316 (L) | ||
10 | Oogbout van klier | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
11 | Wartelflens | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |
12 | Gland Nut | A193 2H | A194 4 | A194 8 | A194 8M | |
13 | Juknoot | A276 410 | ||||
14 | HW Borgmoer | A194 2H | A194 4 | A194 8 | A194 8M | |
15 | Naambord | SS | ||||
16 | Handwiel | A197 | ||||
17 | Lager pakking | A473 431 | ||||
18 | Stam verpakking | Flexibel grafiet | PTFE | |||
Geschikt medium | WOG enz | WOG enz | HNO3CH3OOH enz | |||
Geschikte temperatuur | -29 425 | -29 550 | -29 180 | |||
Opmerking: andere materialen zijn op aanvraag verkrijgbaar.
Afmetingen (mm) en gewichten (Kg)
NPS | 1/2 | 3/4 | 1 | 1/4 | 1-1 / 2 | 2 | ||
L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
H (OPEN) | 150.300 | 158 | 169 | 197 | 236 | 246 | 283 | |
600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
w | 100 | 100 | 125 | 160 | 160 | 180 | ||
gewichten | 150 | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
300 | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
600 | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
